SISTEMA IBRIDO DAIKIN HYBRID SYSTEM PER RAFFRESCAMENTO RISCALDAMENTO E PRODUZIONE DI ACS DA 8 KW

DAIKIN HYBRID SYSTEM SISTEMA CALDAIA IBRIDA PER RAFFRESCAMENTO RISCALDAMENTO E PRODUZIONE DI ACQUA CALDA SANIATARIA DA 8 KW HPU SB.HBX08/EVLQ/33A2

Sistema

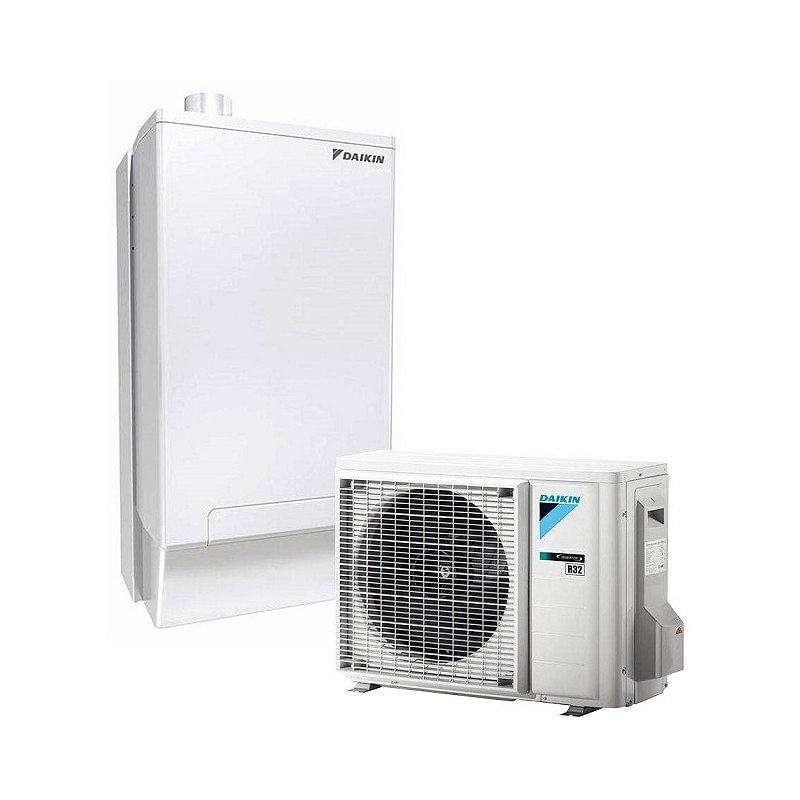

KIT completo HYBRID con unità esterna da 8 kW H/C
Per raffreddamento, riscaldamento e acqua calda sanitaria. Alimentazione elettrica monofase.

Il Sistema ibrido per raffreddamento, riscaldamento e acqua calda sanitaria. E’ composto da una unità
interna (che combina una caldaia a condensazione bitermica ed il modulo di scambio della pompa di
calore a ciclo reversibile) e da una unità esterna. L’unità interna rende disponibile acqua fredda per
la climatizzazione estiva, acqua calda funzionale per il riscaldamento e per la produzione di acqua
calda sanitaria istantanea o tramite accumulo aggiuntivo. E’ una soluzione per la sostituzione delle
caldaie domestiche con un sistema efficiente in pompa di calore che produce in più acqua fredda per
il raffrescamento estivo. Il sistema non è invasivo e può essere collegato a impianti ad alta o bassa
temperatura senza richiedere pesanti interventi di ristrutturazione.
Il kit è dotato di un sistema di controllo che gestisce tre diverse funzionalità:
- solo pompa di calore
- pompa di calore e caldaia insieme
- solo caldaia

È possibile impostare due diverse modalità di regolazione:

o modalità ECOLOGICA, per ridurre al minimo il consumo di energia primaria e le
emissioni di CO2
o modalità ECONOMICA, per ridurre al minimo la spesa energetica

E’ possibile abbinare il kit ai sistemi solari termici Solaris per un maggior utilizzo di energia
rinnovabile.

-Sostituisce le vecchie caldaie autonome collegandosi all’impianto esistente;
-Ridotte dimensioni (può sostituire una caldaia murale);
-Riduzione sensibile dei consumi

Componenti che formano il Kit.
Caldaia EHYKOMB33AA2
Unità interna di pompa di calore EHYHBX08AV3
Unità esterna di pompa di calore EVLQ08CV3
Coperchio per interconnessioni idrauliche EKHY093467
Interfaccia utente EKRUCBL1
Bacinella di raccolta condensa per unità interna EKHYDP

Descrizione generale di funzionamento
Daikin Hybrid System può essere allacciato direttamente all’impianto di riscaldamento esistente,
senza intervenire sui radiatori e sul sistema di distribuzione presenti. Grazie alle dimensioni
compatte, lo spazio richiesto per la installazione è simile a quello della caldaia da sostituire.
Riscaldamento. In funzione della temperatura esterna, dei costi dell’energia e della richiesta di
calore, DAIKIN HYBRID SYSTEM attiva la pompa di calore o la caldaia o entrambe le tecnologie
contemporaneamente con l’obiettivo di funzionare sempre nella modalità più economica o più
ecologica possibile.
Funzionamento ibrido. Per soddisfare carichi termici superiori alla capacità della sola unità esterna,
la pompa di calore e la caldaia vengono attivate contemporaneamente. Il flusso d’acqua viene
regolato in automatico con l’obiettivo di abbassare la temperatura di esercizio della pompa di
calore migliorandone l’efficienza.
Caldaia a condensazione. Quando la temperatura esterna diviene particolarmente rigida, la caldaia
a condensazione è l’unica tecnologia attiva.

Acqua calda sanitaria
Grazie allo scambiatore in alluminio, l’acqua calda sanitaria viene prodotta con una efficienza
superiore rispetto alle caldaie a gas a condensazione tradizionali: l’acqua di rete viene scaldata
direttamente nel corpo caldaia portando a condensazione i fumi di combustione. È possibile il
funzionamento contemporaneo di pompa di calore in riscaldamento o raffrescamento e caldaia in
produzione istantanea di ACS.
Oltre alla produzione istantanea di ACS da parte della caldaia a condensazione, è possibile
produrre acqua calda sanitaria anche tramite accumulo (non incluso nel kit). In questo caso
l’accumulo può essere riscaldato sia dalla pompa di calore che dalla caldaia, ma non
contemporaneamente da entrambe (cioè non in modalità ibrida).

Raffrescamento
Questa versione per funzionamento reversibile, consente la produzione di acqua fredda per il
raffrescamento ambiente estivo.
