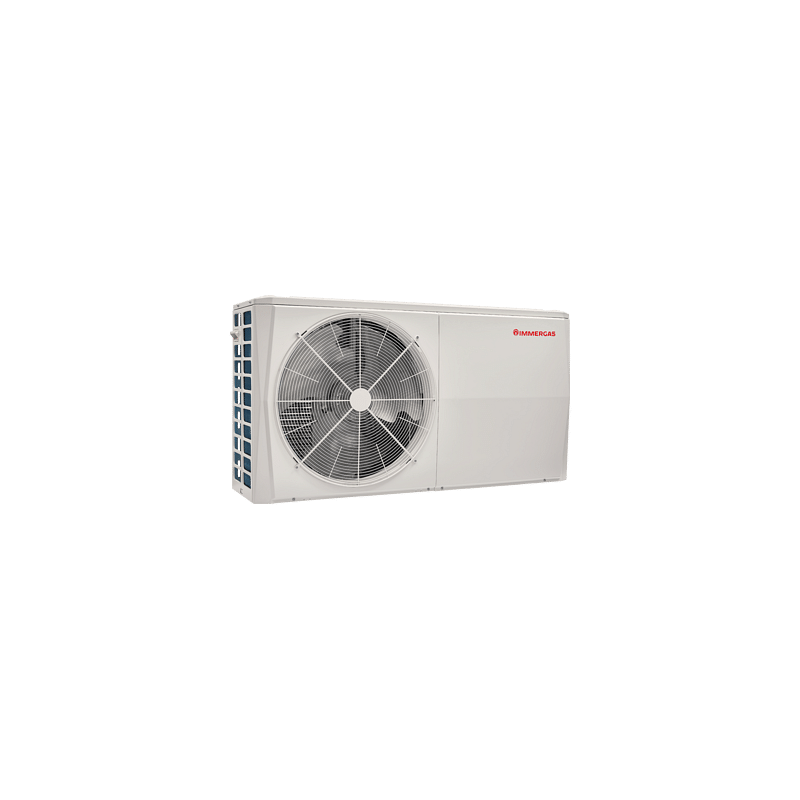

POMPA DI CALORE IMMERGAS MAGIS M16 15.9 KW 3.032377 MINI CHILLER GAS R-32 MONOFASE CON MODULO IDRONICO A+++

POMPA DI CALORE IMMERGAS MAGIS M16 15.9 KW 3.032377 MINI CHILLER GAS R-32 MONOFASE CON MODULO IDRONICO A+++

Gamma di pompe di calore idroniche per esterno, monoblocco aria/acqua reversibili con tecnologia ad inverter, che nelle versioni monofase è disponibile nei modelli MAGIS M4, MAGIS M6, MAGIS M8, MAGIS M12, MAGIS M14 e MAGIS M16, per soddisfare le esigenze di riscaldamento e di raffrescamento per nuove abitazioni, uffici, negozi, ecc...; mentre nelle versioni trifase è disponibile con i modelli MAGIS M12, MAGIS M14, MAGIS M16, MAGIS M18, MAGIS M22, MAGIS M26 e MAGIS M30, per soddisfare le esigenze di riscaldamento e di raffrescamento per impianti domestici di ampia volumetria (grandi abitazioni di nuova costruzione come case bifamiliari, trifamiliari, condomini) sia per uffici, negozi, attività artigianali, ecc. Queste Pompe di Calore si caratterizzano sia per gli elevati valori di efficienza energetica oltre a garantire il maggior comfort con il minimo impatto ambientale, sono tutte precaricate con il gas refrigerante ecologico R32 a basso GWP e sono ermeticamente sigillate, sia per i livelli sonori estremamente contenuti.

L'intera gamma si distingue per i numerosi vantaggi tecnici in primis la semplicità d'installazione essendo un'unità monoblocco, oltre che per la flessibilità impiantistica; possono essere utilizzate come unico generatore a servizio dell’impianto (è possibile inoltre realizzare installazioni in cascata semplice fino a 6 apparecchi), disponendo di una elettronica a bordo macchina che in abbinamento ad un Pannello di Controllo (fornito di serie), consente senza aggiungere ulteriori centraline elettriche di gestire impianti termici distribuiti su due zone con temperature differenziate, oltre che risultare la soluzione ideale per un abbinamento all’interno di un sistema integrato (ad esempio pompa di calore + caldaia + solare termico): si tratta di soluzioni impiantistiche in cui i vari generatori sono perfettamente integrabili fra di loro, consentendo di ottenere il massimo beneficio dai differenti sistemi di produzione di energia, in base ai rispettivi parametri di efficienza. Per un corretto funzionamento dell’intero impianto, Immergas propone un Gestore di sistema “intelligente”, in grado di determinare la fonte di energia più conveniente in quel preciso momento e - quindi - di scegliere l’apparecchio da attivare. Tutti i modelli MAGIS M sono equipaggiati di serie con scambiatore a piastre lato impianto e pompa di circolazione a basso consumo elettrico ad alta prevalenza, che facilitano ulteriormente l’installazione; in riscaldamento il set point di temperatura di mandata massima è di 65 °C (60 °C per i modelli oltre i 16 kW di potenza), temperature quest'ultime che ne agevolano l'integrazione sugli impianti con radiatori, oltre che con fan-coil e/o a maggior ragione su impianti radianti.

L’intera gamma rispetta i requisiti della Direttiva ErP (2009/125/ EC) ed ELD (2010/30/EC); sono disponibili numerosi kit idraulici, elettrici ed elettronici, che ne permettono un utilizzo flessibile in ogni circostanza. Pompe di calore monoblocco aria/acqua ad inverter monofase da 4 kW, 6 kW, 8 kW, 12 kW, 14 kW e 16 kW, per la climatizzazione invernale ed estiva. La struttura metallica in acciaio galvanizzato rende le macchine particolarmente idonee per installazioni a cielo aperto.

Componenti principali:

• Pannello di Controllo - fornito di serie e sempre da collegare -, consente di programmare la macchina e svolge anche funzione di sensore temperatura ambiente On-Off; visualizza inoltre i codici di errore in caso di malfunzionamenti;

• gas refrigerante R32 (precaricato nella macchina);

• compressore rotativo Twin Rotary con azionamento ad inverter per offrire bassi consumi di energia e funzionamento senza vibrazioni in tutte le condizioni di esercizio ed isolato acusticamente con materiali fonoassorbenti con resistenza elettrica olio carter;

• sistema per la rilevazione della pressione massima e minima per il corretto funzionamento del compressore;

• scambiatore aria/gas refrigerante con trattamento idrofilico sulle alette della batteria esterna per migliorare il drenaggio e lo scivolamento dell'acqua di condensa;

• griglia metallica di protezione della batteria alettata;

• valvola di laminazione elettronica bidirezionale;

• scambiatore gas refrigerante/acqua a piastre in acciaio Inox coibentato e resistenza antigelo per evitare la formazione di ghiaccio nello scambiatore;

• valvola d'inversione a 4-vie (funzionamento reversibile a ciclo pompa di calore oppure a ciclo frigorifero);

• ventilatore assiale con motore brushless DC a velocità variabile con giranti a tre pale caratterizzate da un innovativo profilo, studiato per garantire una migliore distribuzione dell’aria e livelli sonori particolarmente contenuti;

• circolatore impianto con motore DC brushless a basso consumo elettrico, flussostato per garantire che la circolazione dell’acqua sia sufficiente ad assicurare il corretto funzionamento del circuito idronico e di quello frigorifero;

• vaso d’espansione interno da 8 litri;

• valvola sicurezza impianto a 3 bar;

• compresi e forniti di serie il filtro a maglia metallica ad "Y" per l’acqua da 1-1/4” (solo per i modelli da 4-6 kW gli attacchi sono da 1") ed il raccordo di scarico condensa;

• attacchi idraulici di mandata e ritorno da 1-1/4” M (solo per i modelli da 4-6 kW gli attacchi sono da 1"M) collocati posteriormente;

• sistema elettronico di gestione dotato di svariati sensori posti in posizioni chiave del circuito frigorifero, per rilevare elettronicamente lo stato operativo del sistema; rilevazione della temperatura dell’acqua di mandata e di ritorno impianto mediante sonde;

• sonda per controllo della temperatura ACS in abbinamento ad una unità bollitore, o in alternativa per la gestione della mandata zona miscelata impianto, oppure per controllare la temperatura di un puffer/accumulo inerziale termostatato;

• temperatura massima di mandata acqua impianto fino a 65 °C;

• funzionamento fino a temperature esterne di -25 °C in inverno e +43 °C in estate. Funzioni aggiuntive "Stand Alone":

• l'elettronica di MAGIS M è predisposta per gestire direttamente 2 zone e rispettivi circolatori; una diretta che può lavorare sia in caldo che in freddo, ed una miscelata che può lavorare solo in caldo e relative curve climatiche (sonda esterna di serie);

• predisposta per gestire la produzione di ACS mediante attivazione di valvole deviatrici;

• predisposta per gestire l'attivazione di eventuali resistenze elettriche integrative sia per l'impianto che per il sanitario;

• l'elettronica di MAGIS M è predisposta inoltre per gestire un impianto solare termico;

• comprende un'uscita 230 V per comandare valvole deviatrici estate/inverno in impianti caldo a pannelli radianti/freddo a ventilconvettori, la commutazione avviene con il cambio di modalità (Estate/Inverno) da Pannello di Controllo;

• l'elettronica di MAGIS M è predisposta per gestire la funzione anti-legionella e la gestione di una pompa di ricircolo;

• comprende un ingresso per forzare l’attivazione con impianto fotovoltaico e un contatto per funzione/segnale Smart Grid;

• funzione di attenuazione delle emissioni sonore con il SILENT MODE (impostabile su 2 livelli con programmazione oraria);

• funzione antigelo fino a -25 °C (in presenza di alimentazione elettrica), grazie all'avviamento periodico del circolatore ed

eventualmente del circuito frigorifero di MAGIS M;

• possibilità di collegamento al Gestore di sistema (optional), per gestire impianti con più di 2 zone;

• grado di isolamento elettrico IP24. Soluzioni impiantistiche con MAGIS M:

• impianto "Stand alone" con l'aggiunta di resistenza integrativa per ACS e resistenza integrativa per riscaldamento impianto;

• abbinabile a bollitore separato per ACS ed eventualmente con l'integrazione di un impianto solare termico;

• abbinabile a caldaia tramite il Gestore di sistema;

• abbinabile alla caldaia e all'impianto solare termico tramite il Gestore di sistema;

• installabili in cascata semplice (fino a 6) senza l'abbinamento con il Gestore di sistema;

• installabili in batteria (fino a 4) in abbinamento con il Gestore di sistema.

È disponibile nel modello:

• MAGIS M4 cod. 3.032372

• MAGIS M6 cod. 3.032373

• MAGIS M8 cod. 3.032374

• MAGIS M12 cod. 3.032375

• MAGIS M14 cod. 3.032376

• MAGIS M16 cod. 3.032377

Pompe di calore monoblocco aria/acqua ad inverter trifase da 12 kW, 14 kW, 16 kW, 18 kW, 22 kW, 26 kW e 30 kW, per la climatizzazione invernale ed estiva. La struttura metallica in acciaio galvanizzato rende le macchine particolarmente idonee per installazioni a cielo aperto.

Componenti principali:

• Pannello di Controllo - fornito di serie e sempre da collegare -, consente di programmare la macchina e svolge anche funzione di sensore temperatura ambiente On-Off; visualizza inoltre i codici di errore in caso di malfunzionamenti;

• gas refrigerante R32 (precaricato nella macchina);

• compressore rotativo Twin Rotary con azionamento ad inverter per offrire bassi consumi di energia e funzionamento senza vibrazioni in tutte le condizioni di esercizio ed isolato acusticamente con materiali fonoassorbenti con resistenza elettrica olio carter;

• sistema per la rilevazione della pressione massima e minima per il corretto funzionamento del compressore;

• scambiatore aria/gas refrigerante con trattamento idrofilico sulle alette della batteria esterna per migliorare il drenaggio e lo scivolamento dell'acqua;

• griglia metallica di protezione della batteria alettata;

• valvola di laminazione elettronica bidirezionale;

• scambiatore gas refrigerante/acqua a piastre in acciaio Inox coibentato e resistenza antigelo per evitare la formazione di ghiaccio nello scambiatore;

• valvola d'inversione a 4-vie (funzionamento reversibile a ciclo pompa di calore oppure a ciclo frigorifero);

• ventilatore assiale con motore brushless DC a velocità variabile con giranti a tre pale caratterizzate da un innovativo profilo, studiato per garantire una migliore distribuzione dell’aria e livelli sonori particolarmente contenuti;

• circolatore impianto con motore DC brushless a basso consumo elettrico, flussostato per garantire che la circolazione dell’acqua sia sufficiente ad assicurare il corretto funzionamento del circuito idronico e di quello frigorifero;

• vaso d’espansione interno da 8 litri;

• valvola sicurezza impianto a 3 bar;

• compresi e forniti di serie il filtro a maglia metallica ad "Y" per l’acqua da 1-1/4” (solo per i modelli da 18 a 30 kW è presente inoltre un adattatore per allineare le tubazioni di mandata e ritorno impianto) e due raccordi di scarico condensa;

• attacchi idraulici di mandata e ritorno da 1-1/4” M collocati posteriormente;

• sistema elettronico di gestione dotato di svariati sensori posti in posizioni chiave del circuito frigorifero, per rilevare elettronicamente lo stato operativo del sistema; rilevazione della temperatura dell’acqua di mandata e di ritorno impianto mediante sonde;

• sonda per controllo della temperatura ACS in abbinamento ad una unità bollitore, o in alternativa per la gestione della mandata zona miscelata impianto, oppure per controllare la temperatura di un puffer/accumulo inerziale termostatato;

• temperatura massima di mandata acqua impianto fino a 65 °C (fino a 16 kW) e 60 °C (oltre i 16 kW);

• funzionamento fino a temperature esterne di -25 °C in inverno e +43 °C (fino a 16 kW) e + 46 °C (oltre i 16 kW) in estate; Funzioni aggiuntive "Stand Alone":

• l'elettronica di MAGIS M è predisposta per gestire direttamente 2 zone e rispettivi circolatori; una diretta che può lavorare sia in caldo che in freddo, ed una miscelata che può lavorare solo in caldo e relative curve climatiche (sonda esterna di serie);

• predisposta per gestire la produzione di ACS mediante attivazione di valvole deviatrici;

• predisposta per gestire l'attivazione di eventuali resistenze elettriche integrative sia per l'impianto che per il sanitario;

• l'elettronica di MAGIS M è predisposta inoltre per gestire un impianto solare termico;

• comprende un'uscita 230 V per comandare valvole deviatrici estate/inverno in impianti caldo a pannelli radianti/freddo a ventilconvettori, la commutazione avviene con il cambio di modalità (Estate/Inverno) da Pannello di Controllo;

• l'elettronica di MAGIS M è predisposta per gestire la funzione anti-legionella e la gestione di una pompa di ricircolo;

• comprende un ingresso per forzare l’attivazione con impianto fotovoltaico e un contatto per funzione/segnale Smart Grid;

• funzione di attenuazione delle emissioni sonore con il SILENT MODE (impostabile su 2 livelli con programmazione oraria);

• funzione antigelo fino a -25 °C (in presenza di alimentazione elettrica), grazie all'avviamento periodico del circolatore ed eventualmente del circuito frigorifero di MAGIS M;

• possibilità di collegamento al Gestore di sistema (optional), per gestire impianti con più di 2 zone;

• grado di isolamento elettrico IP24. Soluzioni impiantistiche con MAGIS M:

• impianto "Stand alone" con l'aggiunta di resistenza integrativa per ACS e resistenza integrativa per riscaldamento impianto;

• abbinabile a bollitore separato per ACS ed eventualmente con l'integrazione di un impianto solare termico;

• abbinabile a caldaia tramite il Gestore di sistema;

• abbinabile alla caldaia e all'impianto solare termico tramite il Gestore di sistema;

• installabili in cascata semplice (fino a 6) senza l'abbinamento con il Gestore di sistema;

• installabili in batteria (fino a 4) in abbinamento con il Gestore di sistema.

È disponibile nel modello:

• MAGIS M12T cod. 3.032378

• MAGIS M14T cod. 3.032379

• MAGIS M16T cod. 3.032380

• MAGIS M18T cod. 3.032381

• MAGIS M22T cod. 3.032382

• MAGIS M26T cod. 3.032383

• MAGIS M30T cod. 3.032384

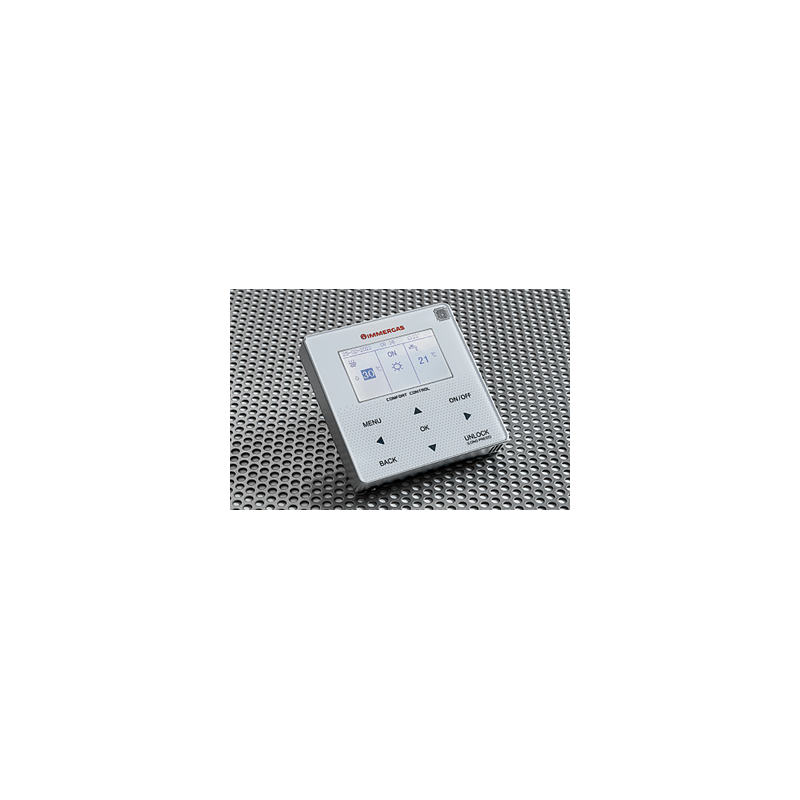

Il Pannello di controllo (fornito di serie con MAGIS M), consente la programmazione delle varie opzioni di funzionamento ed il controllo della temperatura relativa all'impianto. Il Pannello di controllo, acquisisce ad esempio i dati relativi alla temperatura esterna (dalla sonda esterna a bordo macchina), alla temperatura di mandata impianto (relativa alla curva climatica pre-impostata).

Il Pannello di controllo fornito di serie viene collegato alla specifica morsettiera presente su MAGIS M: consente di programmare la macchina e svolge anche funzione di sensore temperatura (NON di umidità); visualizza lo stato di funzionamento ed i codici di errore in caso di malfunzionamenti. La funzione di sensore ambiente è disattivabile, in modo da poterlo usare solo come visualizzatore degli stati della pompa di calore e lasciare la gestione della MAGIS M a comandi esterni on-off. L’interfaccia utente si compone di un display LCD e di tasti a pressione. N.B.: In applicazioni con Gestore di sistema, il Pannello di controllo (di serie), deve essere sempre collegato e funge da interfaccia Modbus (Gateway) per dialogare con il Gestore di sistema stesso.
In questo caso, alcuni parametri devono essere impostati come da libretto istruzioni.

CARATTERISTICHE

Il Pannello di Controllo - fornito di serie e sempre da collegare -, consente di programmare la macchina e svolge anche funzione di sensore temperatura ambiente On-Off, in configurazione Stand alone permette di controllare:

• il funzionamento con temperatura di mandata scorrevole, in funzione della temperatura esterna sia in riscaldamento che raffrescamento (attraverso la sonda esterna fornita di serie);

• l'attivazione della macchina su fasce orarie (in riscaldamento ed in raffrescamento) in modalità Comfort o Economy;

• eventuali anomalie di funzionamento con codici errore, tramite sistema di autodiagnosi, visualizzabili sul display. Il Pannello di controllo gestisce inoltre i seguenti dati:

• temperatura esterna (tramite sonda esterna di serie);

• set di temperatura di mandata impianto (in riscaldamento che raffrescamento);

• set di temperatura sanitaria per mantenere in temperatura un bollitore ACS; Si ricorda che MAGIS M in abbinamento con il Pannello di controllo può:

• gestire direttamente 2 zone e rispettivi circolatori; una diretta che può lavorare sia in caldo che in freddo, ed una miscelata che può lavorare solo in caldo e relative curve climatiche (sonda esterna di serie);

• gestire direttamente la temperatura di un bollitore ACS;

• pilotare direttamente una/due valvole tre vie deviatrici per il riscaldamento di un bollitore per acqua sanitaria;

• gestire l'attivazione di una fonte di calore ausiliaria (resistenza

elettrica);

• gestire la funzione anti-legionella tramite cicli settimanali (in presenza di resistenza integrativa ACS);

• gestire il funzionamento di un impianto solare sul bollitore sanitario e la gestione di una pompa di ricircolo sanitario;

• funzione attivabile manualmente che consente di dare priorità al sanitario portando il bollitore ACS al setpoint impostato nel minor tempo possibile;

• funzione ECO MODE con variazione del setpoint o della curva climatica su fasce orarie, (solo per il riscaldamento);

• inviare un segnare di allarme esterno;

• limitare, con la funzione SILENT MODE, la frequenza del compressore della macchina (per ridurre il rumore), su due livelli attivabili su programmazione oraria;

• ingresso Modbus (presente sul Pannello di controllo), per comunicazione e controllo da remoto e/o per interfacciarsi a sistemi di Domotica;

• funzione AUTO, consente la regolazione in automatico della modalità di funzionamento sulla base della temperatura esterna rilevata e delle soglie di funzionamento impostate;

• funzione protezione antigelo garantita sino a temperatura aria esterna di -25 °C , grazie alla pompa di calore stessa funzionante (in modo riscaldamento) e alla resistenza elettrica antigelo (fornita di serie);

• possibilità di gestire fino a 6 unità in cascata (1 Master + 5 Slave) anche con potenze diverse con un unico controller collegato alla "Master" (dedicata alla produzione di ACS). In caso di anomalia di una macchina “Slave” le altre macchine possono funzionare regolarmente.

DATI TECNICI

• Dimensioni: 120 x 120 x 20 mm (H x L x P);

• Alimentazione: 13,5 Vac (direttamente dalla morsettiera della Pompa di calore);

• Collegamento cavo 5 poli (tipo H03VV-F 5 x 0,75 mm2), lunghezza max. 50 m. Utilizzare fili con sezione minima di 0,5 mm2 e massima di 1,5 mm2;

• Grado di protezione del pannello: IP20 (solo per interno).
