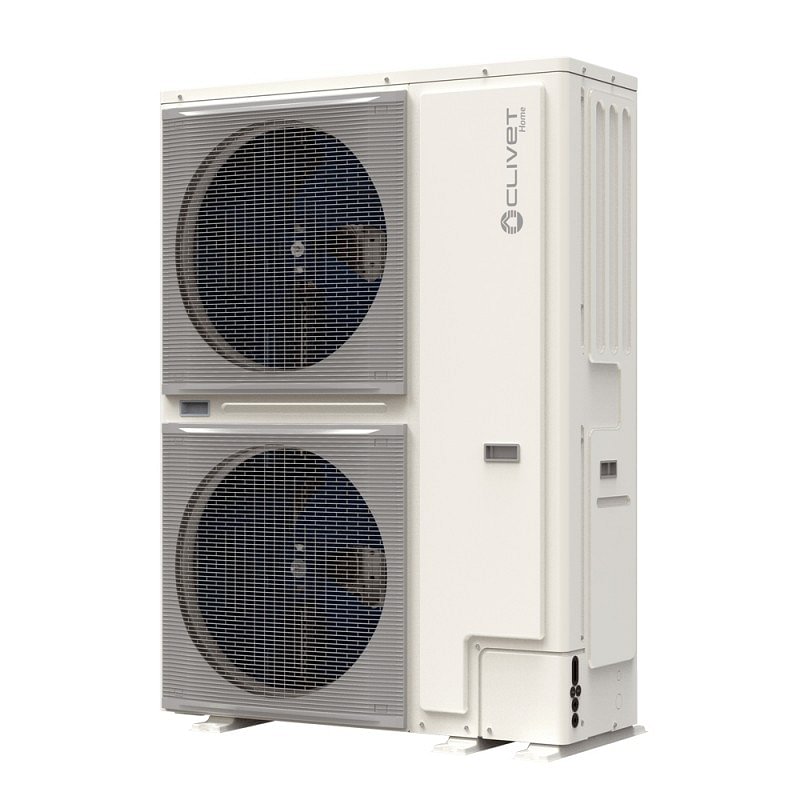

POMPA DI CALORE CLIVET WISAN-YME 1S 14.1 EDGE EVO 2.0 R-32 CHILLER 30.0 KW TRIFASE INVERTER CON MODULO IDRONICO A+

POMPA DI CALORE CLIVET WISAN-YME 1S 14.1 EDGE EVO 2.0 R-32 CHILLER 30.0 KW TRIFASE INVERTER CON MODULO IDRONICO A+

Edge EVO 2.0 - EXC è una pompa di calore aria/acqua reversibile monoblocco per il riscaldamento, il raffrescamento e la produzione di

acqua calda sanitaria. L’unità è progettata e realizzata per installazione da esterno con necessità di solo collegamento di alimentazione

elettrica e tubazioni idriche.

Classe di efficienza energetica stagionale in riscaldamento (secondo EU 811/2013):

• A++ o A+ (mandata acqua a 55°C)

• A+++ o A++ (mandata acqua a 35°C)

Circuito frigorifero

L’unità è dotata di circuito frigorifero a compressione di vapore, che comprende:

• compressore ermetico rotativo inverter DC brushless, con sonde di temperatura gas in aspirazione e mandata e resistenza per il preriscaldamento dell’olio

• scambiatore lato sorgente a pacco alettato con trattamento “Blue fin”

• scambiatore lato utilizzo a piastre con resistenza antigelo

• valvola di espansione termostatica elettronica con logica PWM autoregolata

• valvola a 4 vie per l’inversione del ciclo frigorifero

• separatore e ricevitore di liquido in aspirazione

• filtro deidratatore

• pressostati di alta e bassa pressione

Compressore

Compressore di tipo ermetico rotativo “Twin Rotary DC” con avviamento progressivo e comandato con inverter che permette di modulare costantemente la potenza erogata in funzione del reale fabbisogno, assicurando la migliore affidabilità, bassi consumi e un’elevata efficienza stagionale. È dotato di protezione del motore contro sovratemperature, sovracorrenti e temperature eccessive del gas di mandata ed è già completo di carica d’olio. Un riscaldatore del carter ad inserimento automatico previene la diluizione dell'olio da parte del refrigerante all'arresto del compressore.

E’ montato su gommini antivibranti, così da garantire un funzionamento senza vibrazioni in qualsiasi condizione operativa ed è avvolto da una cuffia fonoassorbente, che ne minimizza le emissioni sonore.

Refrigerante

Gas refrigerante eco-friendly R-32

Ventilatore

Mono ventilatore (per taglie 2.1÷8.1) o doppio ventilatore (per taglie 9.1÷14.1) assiale con pale profilate a falce in resina ABS, alloggiato in un boccaglio sagomato aerodinamicamente per aumentare l'efficienza e minimizzare il livello sonoro. E' dotato di controllo di condensazione grazie al motore DC brushless a velocità variabile ad alta efficienza direttamente accoppiato, che ne regola la velocità di rotazione in modo continuo.

Scambiatore lato utilizzo

Scambiatore a piastre saldobrasate in acciaio INOX AISI 316, a basso contenuto di refrigerante ed elevata superficie di scambio, completo di isolamento termico esterno anticondensa di spessore 10 mm in polipropilene espanso sinterizzato.

Per un monitoraggio e una protezione costante, sonde di temperatura dell’acqua sono posizionate all’ingresso e all’uscita dello scambiatore: quando la temperatura ambiente e/o la temperatura di mandata acqua vengono rilevate al di sotto di valori limite, viene attivata la funzione antigelo. La funzione antigelo è attiva anche quando l’unità è in stand-by.

Scambiatore lato sorgente

Scambiatore ad espansione diretta a pacco alettato realizzato con alette in alluminio e tubi di rame espansi meccanicamente, per meglio aderire al collare delle alette. La spaziatura tra le alette è accuratamente progettata per massimizzare l’efficienza dello scambio termico e ridurre gli interventi di sbrinamento a tutto vantaggio dell'efficienza stagionale. Le alette sono realizzate in alluminio con trattamento idrofilico “Blue fin” che facilita l'eliminazione della condensa migliorando ulteriormente lo sbrinamento.

Grazie ad uno specifico design costruttivo, quando l’unità è in Riscaldamento l’efficace circolazione del fluido refrigerante all’interno dello scambiatore in fase di evaporazione permette di evitare la formazione di ghiaccio nella sua parte più bassa. Inoltre, per il monitoraggio e l’ottimizzazione dello sbrinamento, due sonde rilevano la temperatura dell’aria esterna e la temperatura dello scambiatore.

Struttura

Struttura progettata per installazione da esterno, basamento e struttura portante in lamiera d’acciaio con trattamento superficiale di zincatura a caldo di spessore 12/10, e isolamento in materiale termoformato. Verniciatura completa con polveri poliesteri di colore RAL 9001 per le parti a vista, che garantisce completa resistenza alla corrosione e agli agenti atmosferici nel tempo.

Pannellatura

Pannellatura progettata per installazione da esterno in lamiera Zinco-Magnesio verniciata con colore RAL 9001, che assicura superiore resistenza alla corrosione ed elimina la necessità di periodiche verniciature. Ogni pannellatura è facilmente rimovibile per permettere la completa accessibilità ai componenti interni per ispezione e manutenzione.

Circuito idraulico

L’unità è predisposta per il collegamento ad un circuito idraulico ed è dotata di:

• circolatore primario ad alta efficienza

• valvola di sfiato automatica

• valvola di sicurezza a 3 bar

• flussostato per controllo circolazione acqua

• manometro

• vaso di espansione lato impianto da 8 litri (con volume utile da 4,8 litri e pressione di precarica di 1 bar)

Pompa

Circolatore primario modulante dotato di motore brushless in corrente continua, con grado di protezione IP44.

La regolazione per le taglie 2.1÷8.1 è a inverter autoregolante: in base a quanto la temperatura di mandata dell'acqua (T1) segue il setpoint richiesto regola la propria velocità.

La regolazione per le taglie 9.1÷14.1 è a 3 velocità, con selettore di velocità: da impostazioni di fabbrica è settata alla massima velocità, ma può essere regolata in campo a seconda delle necessità.

Quadro elettrico (alimentazione e regolazione)

Quadro elettrico interno all'unità, facilmente accessibile rimuovendo un pannello, dotato di sezione di potenza e sezione di controllo.

La sezione di potenza comprende:

• scheda inverter dedicata alla gestione del compressore

• morsetti di alimentazione principale

La sezione di controllo comprende:

• scheda dedicata alla gestione del circuito frigorifero, collegata a tutti i sensori che rilevano la temperatura dell’aria esterna, dell’evaporazione, della condensazione e del compressore. Algoritmo ottimizzato per una gestione efficiente dello sbrinamento

• scheda dedicata alla gestione idronica dell’impianto, collegata al flussostato per la protezione di mancanza acqua e alle sonde di temperatura dell’acqua di ripresa e di mandata

• scheda inverter dedicata alla gestione del compressore

• morsetti di collegamento per la gestione delle funzioni dell’unità

• morsetti per il collegamento dell’interfaccia utente

• ingressi per il collegamento di 1 o 2 termostati di zona

• ingresso per l’abilitazione da ON/OFF remoto

• ingressi per il collegamento di sonde opzionali (fonte di calore ausiliaria, accumulo sanitario, circuito secondario)

• uscite per allarme e stato sbrinamento

• uscite per la gestione di eventuali pompe del secondario, del ricircolo acqua calda sanitaria, del solare termico

• uscita per la gestione di una fonte di calore ausiliaria

• uscita per la gestione elettrica della resistenza dell’accumulo acqua calda sanitaria (max 4kW)

• porta di comunicazione RS485 con uscita Modbus (nell’interfaccia utente)

Interfaccia utente

L’interfaccia utente viene utilizzata per controllare i parametri di funzionamento dell’unità e per la gestione di alcuni componenti di impianto.

È dotata di sensore di temperatura integrato e può essere utilizzata anche come termostato di zona. Comprende il modulo Wi-Fi, che permette di abilitare la gestione via App.

Le principali funzioni gestibili dall’interfaccia utente sono:

• settaggi base (ON/OFF, cambio modalità di funzionamento, settaggio temperatura ambiente / acqua / ACS)

• programmazione giornaliera e settimanale (settaggio di ON/OFF, set-point e modalità)

• gestione automatica del set-point in funzione della temperatura esterna (in Riscaldamento e in Raffrescamento)

• gestione di una seconda zona di impianto

• gestione della priorità delle fonti ausiliarie di calore

• gestione e programmazione delle modalità ECO, SILENT, antilegionella

• controllo di tutte le funzioni dell’unità

• visualizzazione allarmi

Accessori a corredo dell’unità

Alcuni accessori sono forniti nel pacchetto dell’unità e richiedono l’installazione in loco:

• interfaccia utente con controllo a microprocessore remotizzabile con funzione di termostato monozona

• sonda di temperatura acqua di lunghezza 10 m, con vari utilizzi: per la regolazione degli accumuli acqua calda sanitaria, di una fonte ausiliaria di calore, di una zona miscelata, del circuito solare o per rilevare la temperatura di un separatore idraulico.

• filtro a Y a maglia di acciaio

• raccordo per lo scarico della condensa
