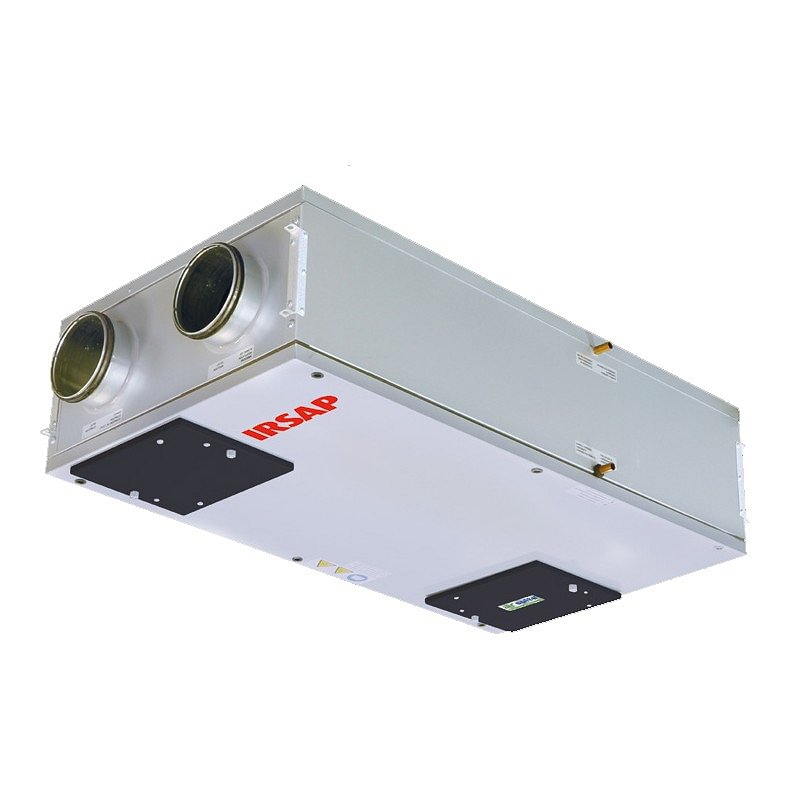

UNITA' VMC IRSAP A DOPPIO FLUSSO RECUPERATORE DI CALORE IRSAIR H 220 S

SKU: 029265

Più di 6000 clienti soddisfatti!

Caratteristiche

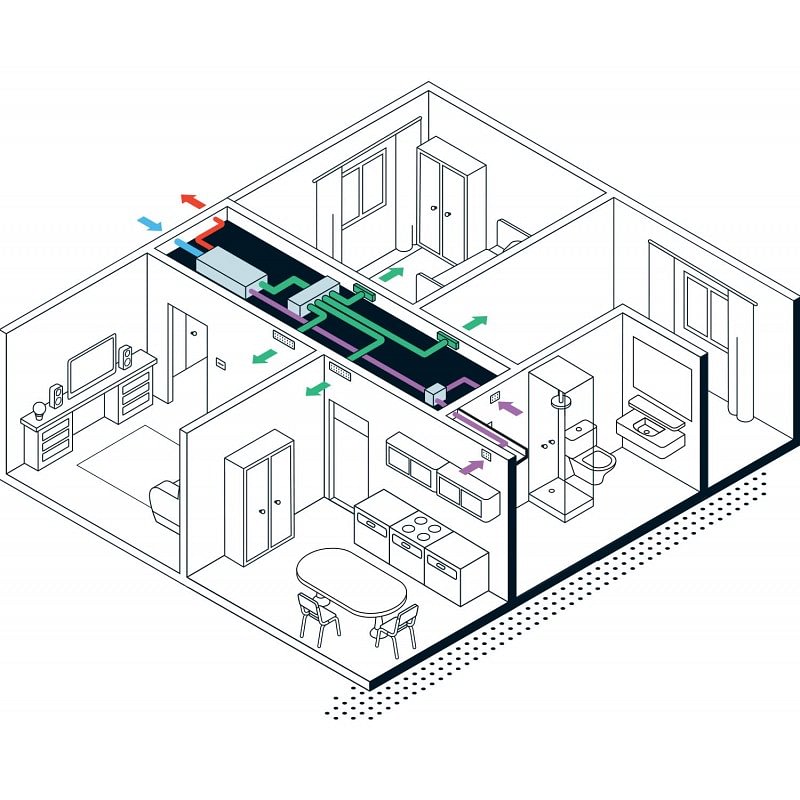

IRSAP VMC A DOPPIO FLUSSO IDEALE PER ABITAZIONI FINO A 120m2

IRSAIR H 220: Versione orizzontale - Portata aria fino a 218 mc/h
Dimensioni: Lunghezza 1347 mm, Larghezza 622 mm, Altezza 261 mm

Composizione Kit:

URED022HRS000: Unità VMC H 220 S Pz 1
DPLTUB016001C0: Tubazione flessibile isolato afonico 10 metri
DLZMAM016000: Manicotto di giunzione Pz 2
DLZTUB01600100: Condotto in lamiera zincata D160 1 metro
DLZMAC016000: Manicotto cartellato Pz 2
A00PLE067516000: Box distribuzione plenum a 6 attacchi Pz 2
DPLTUB007550000: Condotto di ventilazione 4x50 metri
DPLMAN007500000: Manicotto per giunzione condotto Pz 3
DPLANE007500000: Anello di tenuta Pz 1
DPLCOL007500001: Collare fermatubo Rosso D75 Pz 20
DPLCOL007500002: Collare fermatubo Blu D75 Pz 20
TPLGRI0016000: Griglia di presa aria esterna Pz 2
TLZPLE02510M0: Terminale plenum Pz 8
TLZGRI02510MA0: Griglia di immissione Pz 8
TPLKITMULTI: Kit fissaggio plenum Pz 3
A00FAS0200: Fascette fissatubo Pz 16

POSSIBILITA' DI PREVENTIVI PERSONALIZZATI PER OGNI ESIGENZA

Descrizione

UNITA' VMC IRSAP A DOPPIO FLUSSO RECUPERATORE DI CALORE IRSAIR H 220 S

Unità di ventilazione a doppio flusso con recupero di calore.

Unità per installazione a soffitto, monoblocco di dimensioni compatte, specifica per edifici in cui necessità ventilare gli ambienti. Installabile anche a pavimento. Unità classificata secondo il regolamento europeo Ecodesign rif. 1253/2014 e 1254/2014.

CARATTERISTICHE COSTRUTTIVE

Struttura autoportante in pannelli sandwich di spessore 22,5 mm, in lamiera verniciata all’esterno e Aluzinc® interno con isolante in schiuma poliuretanica interposto. Isolante a celle chiuse sulle superfici interne dei pannelli rimovibili per ulteriore isolamento termico e acustico.

Dimensioni compatte ed altezza ridotta per installazione in orizzontale, accesso rapido e facile per manutenzione ed ispezione ai filtri con portelli dedicati con chiusura a vite. Filtri di classe ePM1 70% ISO16890 (F7 EN779) a bassa perdita di carico sulla presa dell’aria di rinnovo e di estrazione dell’aria viziata. Sulla presa dell’aria di rinnovo filtro con trattamento antibatterico brevettato Air’Suite®. Ventilatori centrifughi a pale rovesce con motori a controllo elettronico della velocità ad alta efficienza e basso livello sonoro.

Scambiatore di calore statico in alluminio in controcorrente certificato Eurovent per il recupero del calore sensibile. Bypass motorizzato per free cooling e free heating. Imbocchi circolari con guarnizione di tenuta per collegamento alle canalizzazioni dell’aria.

Quadro elettrico estraibile per manutenzione, con presa elettrica maschio protetta con fusibili di sicurezza su entrambi i poli ed interruttore luminoso a bordo unità. Cavo in dotazione con spina e presa pressofusa. Quadro elettrico interno all’unità separato dal flusso dell’aria, con morsettiera e scheda elettronica con microprocessore fissati su supporto facilmente estraibile per facilitare installazione e manutenzione.

Regolazione dedicata con gestione automatica del by-pass e controllo sporcamento filtri tramite contatore tarato in fabbrica.

PRESTAZIONI MASSIME

Portata aria 218 m3/h con prevalenza 100 Pa, assorbimento elettrico massimo totale 98 W.

DATI TECNICI

IRSAIR H 150	U. misura	Dati Tecnici
Lunghezza	mm	1347
Larghezza	mm	622
Altezza	mm	261
Diametro condotti	mm	DN160
Diam. scarico condensa	mm	12
Peso	Kg	45
Classe filtro aspirazione	-	ePM1 70% (F7) antibatterico Air’Suite®
Classe filtro ripresa	-	ePM1 70% (F7)
Struttura portante	-	Lamiera verniciata esterna, Aluzinc® interno
Isolante interno	-	Schiuma poliuretanica
Scambiatore di calore	-	Alluminio
Portata a 100 Pa	m3/h	218
Tensione di alimentazione	V/Hz/ph	230/50/1
Massima corrente	A	1,1
Potenza massima	W	98
Grado di protezione	-	IP20
