SISTEMA VMC IRSAP A DOPPIO FLUSSO RECUPERATORE DI CALORE H 220 S

SISTEMA IN KIT VMC IRSAP A DOPPIO FLUSSO RECUPERATORE DI CALORE H 220 S IDEALE PER ABITAZIONI FINO A 120m2

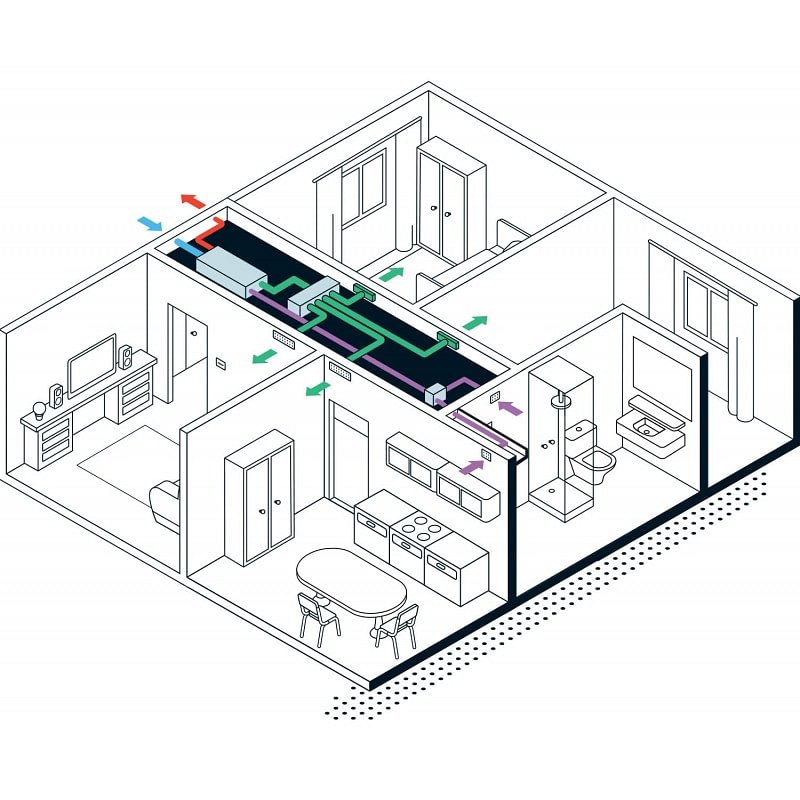

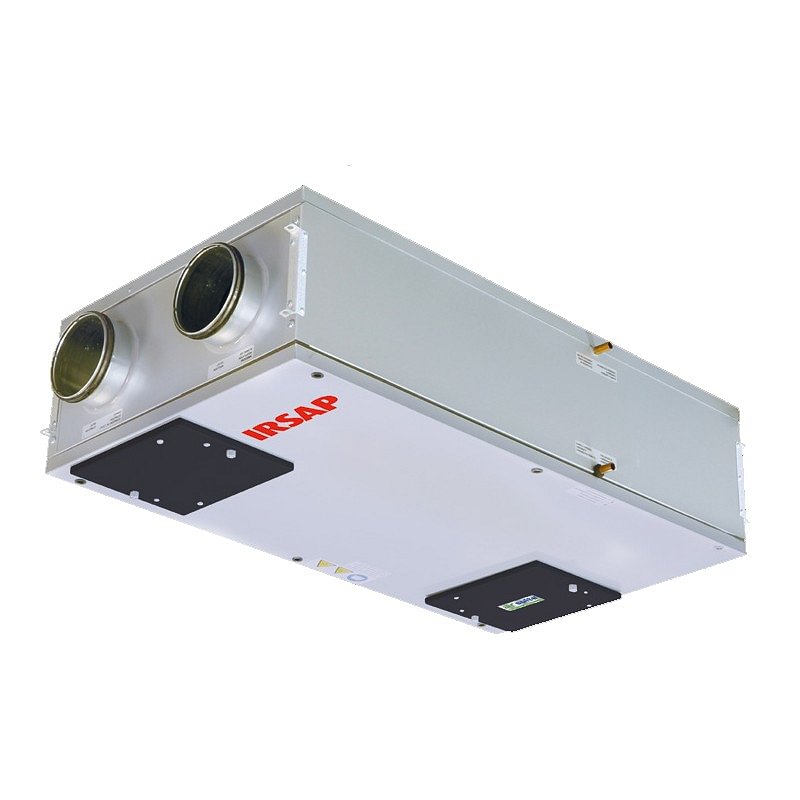

Unità di ventilazione a doppio flusso con recupero di calore.

Unità per installazione a soffitto, monoblocco di dimensioni compatte, specifica per edifici in cui necessità ventilare gli ambienti. Installabile anche a pavimento. Unità classificata secondo il regolamento europeo Ecodesign rif. 1253/2014 e 1254/2014.

CARATTERISTICHE COSTRUTTIVE

Struttura autoportante in pannelli sandwich di spessore 22,5 mm, in lamiera verniciata all’esterno e Aluzinc® interno con isolante in schiuma poliuretanica interposto. Isolante a celle chiuse sulle superfici interne dei pannelli rimovibili per ulteriore isolamento termico e acustico.

Dimensioni compatte ed altezza ridotta per installazione in orizzontale, accesso rapido e facile per manutenzione ed ispezione ai filtri con portelli dedicati con chiusura a vite. Filtri di classe ePM1 70% ISO16890 (F7 EN779) a bassa perdita di carico sulla presa dell’aria di rinnovo e di estrazione dell’aria viziata. Sulla presa dell’aria di rinnovo filtro con trattamento antibatterico brevettato Air’Suite®. Ventilatori centrifughi a pale rovesce con motori a controllo elettronico della velocità ad alta efficienza e basso livello sonoro.

Scambiatore di calore statico in alluminio in controcorrente certificato Eurovent per il recupero del calore sensibile. Bypass motorizzato per free cooling e free heating. Imbocchi circolari con guarnizione di tenuta per collegamento alle canalizzazioni dell’aria.

Quadro elettrico estraibile per manutenzione, con presa elettrica maschio protetta con fusibili di sicurezza su entrambi i poli ed interruttore luminoso a bordo unità. Cavo in dotazione con spina e presa pressofusa. Quadro elettrico interno all’unità separato dal flusso dell’aria, con morsettiera e scheda elettronica con microprocessore fissati su supporto facilmente estraibile per facilitare installazione e manutenzione.

Regolazione dedicata con gestione automatica del by-pass e controllo sporcamento filtri tramite contatore tarato in fabbrica.

PRESTAZIONI MASSIME

Portata aria 218 m3/h con prevalenza 100 Pa, assorbimento elettrico massimo totale 98 W.

DATI TECNICI

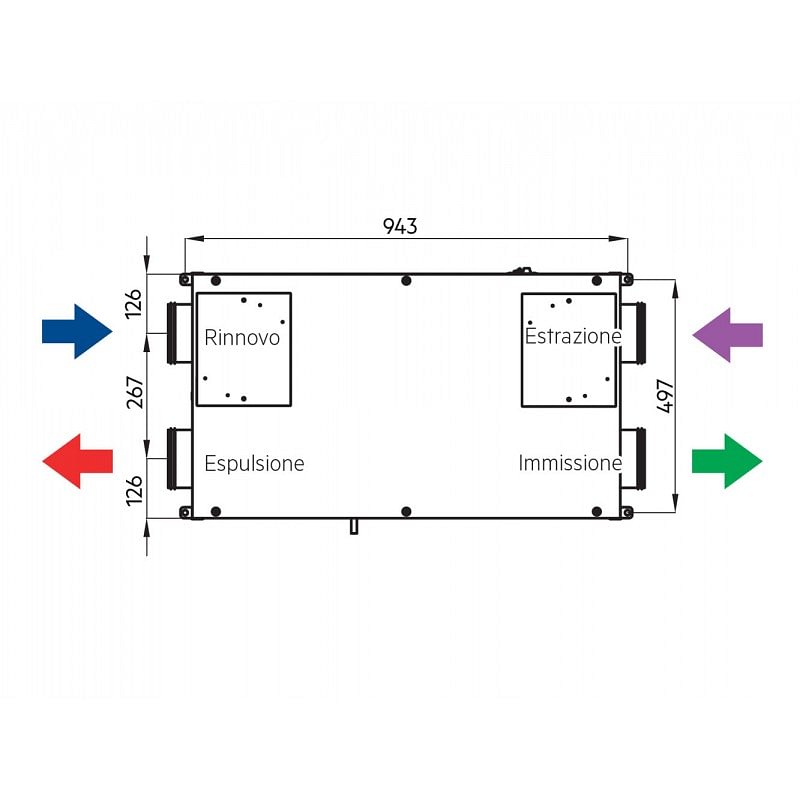

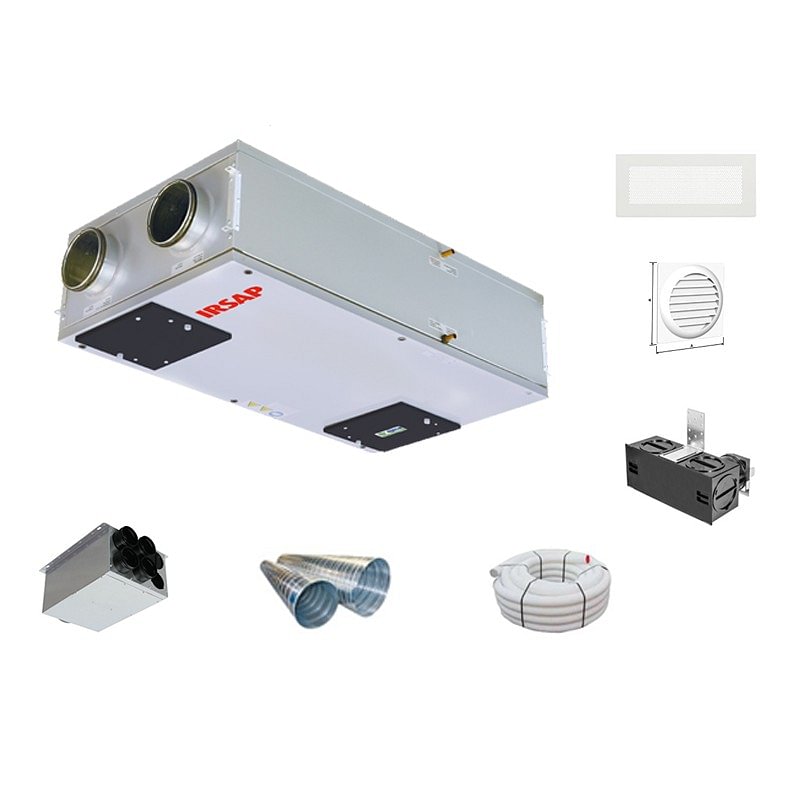

CONTENUTO KIT

TUBO FLESS. ISOL. AFONICO  TFI-AFO DN160

Descrizione:

Tubazione flessibile afonica realizzata in fogli di alluminio forellinato rinforzati  con un film di poliestere e supportati da una struttura a spirale in filo d'acciaio.  Isolamento termico assicurato da un materassino in poliestere (spessore 25  mm). Rivestimento esterno anticondensa in tessuto di alluminio e poliestere  rinforzato da un reticolo di fibra di vetro. Temperatura d'esercizio da -30°C a

+140°C. Classe di reazione al fuoco I. Fornitura in pezzature da 10 m. Diametro  DN160

MANICOTTO MASCHIO IN LAM.  ZINCATA DN160

Descrizione:

Manicotto di giunzione maschio in lamiera di acciaio zincato con guarnizione a  tenuta a doppio labbro in EPDM resistente all'invecchiamento. Diametro  DN160.

CANALE CIRC. LAM. ZINCATA  TLZ DN160 1 M

Descrizione:

Condotto spiroidale realizzato in lamiera di acciaio zincato. Realizzato secondo  metodo Sendzimir UNI EN 10142, trattamento superficiale di Classe Z275.

Spessori normalizzati in funzione del diametro nominale. Diametro DN160.  Lunghezza tubo 1 m.

MANICOTTO CARTELLATO IN  LAM. ZINC. DN160

Descrizione:

Manicotto cartellato maschio in lamiera di acciaio zincato con guarnizione a  tenuta a doppio labbro in EPDM resistente all'invecchiamento. Diametro  DN160.

PLENUM DISTR.ISOL.6XDN75  DN160 BOX

Descrizione:

Plenum di distribuzione serie BOX, costruzione in lamiera zincata con  isolamento termoacustico interno in materiale fonoassorbente, con un attacco  primario DN160 e nr.6 attacchi secondari DN75. Il plenum è adatto all'utilizzo  del tubo corrugato Dn75. Fornito di serie con: 6 attacchi a boccaglio completi di  guarnizioni, forchette antisfilamento e 2 tappi di chiusura per eventuali attacchi  non usati.

CONDOTTO FLESSIBILE  CIRCOLARE D75X63 50M

Descrizione:

Condotto per ventilazione di colore bianco, realizzato in HDPE di alta qualità e  privo di contaminanti in conformità con il D.M. N. 174 del 04/2004 e con la  normativa europea EN 50086-2-4/A1. La sua formulazione, inoltre, è arricchita  da agenti antistatici ed antimicrobici. La par-ticolare conformazione  leggermente ondulata della parete interna facilita il passaggio dell’aria, con il  vantaggio di garantirne una veloce diffusione nei diversi ambienti. Il condotto  CVM, con trattamento antimicrobico Sanitized®, garantisce un abbattimento  superiore al 99% della carica batterica comunemente presente sulla superficie  interna dei condotti, prevenendo la formazione di batteri e funghi. L’impiego di  zinco piritione, principio attivo biocida, impedisce l’insorgere di cattivi odori.

Temperatura di esercizio da -30°C a +140°C. Classe di reazione al fuoco I.  Fornitura in pezzature di 50m.

MANICOTTO PER CONDOTTO  FLESSIBILE D75

Descrizione:

Manicotto per giunzione condotto flessibile circolare D75 in polipropilene  bianco.

ANELLO DI TENUTA  MANICOTTO D75 CONF.10PZ

Descrizione:

Anello di tenuta per giunzione condotto flessibile circolare D75.

COLLARE FERMATUBO ROSSO/BLU  PER COND. D75

Descrizione:

Collare fermatubo in materiale plastico con foro per vite/tassello (non fornito),  per fissaggio a pavimento/soffitto/parete.

GRIGLIA PAE/ESP ESTERNO  GAE DN160

Descrizione:

Griglia di presa aria esterna o espulsione in materiale plastico con molla di  tenuta per installazione a parete. Diametro DN160.

PLENUM MULTI PER GRIGLIA  QUADRA 250X100

Descrizione:

Plenum terminale multiattacco completo di predisposizioni per attacchi laterali e  posteriori con diverse possibilità di configurazione, idoneo per montaggio con  griglie QUADRA.

Accessori compresi plenum 250x100: 2 staffe di fissaggio, 4 viti per staffa, 1  boccaglio DN75, 1 guarnizione, 1 serranda, 1 forchetta antisfilamento, tappi di  chiusura e coperchio di protezione.

GRIGLIA DI IMM./ESTR. 250X100  QUADRA A

Descrizione:

Griglia di immissione ed estrazione QUADRA tipologia A per plenum MULTI.  Costruzione in acciaio stampato con forature in diverse soluzioni estetiche e  finitura RAL9003. Misura 250x100mm.

KIT PER PLENUM MULTI

Descrizione:

Attacco in ABS per tubo corrugato D75 per plenum multiattacco MULTI.

FASCETTA STRINGITUBO L=780

Descrizione:

Fascetta stringitubo in nylon di colore nero con testina autobloccante.  Temperatura di servizio compresa tra -40°C e +80°C. L=780mm.
