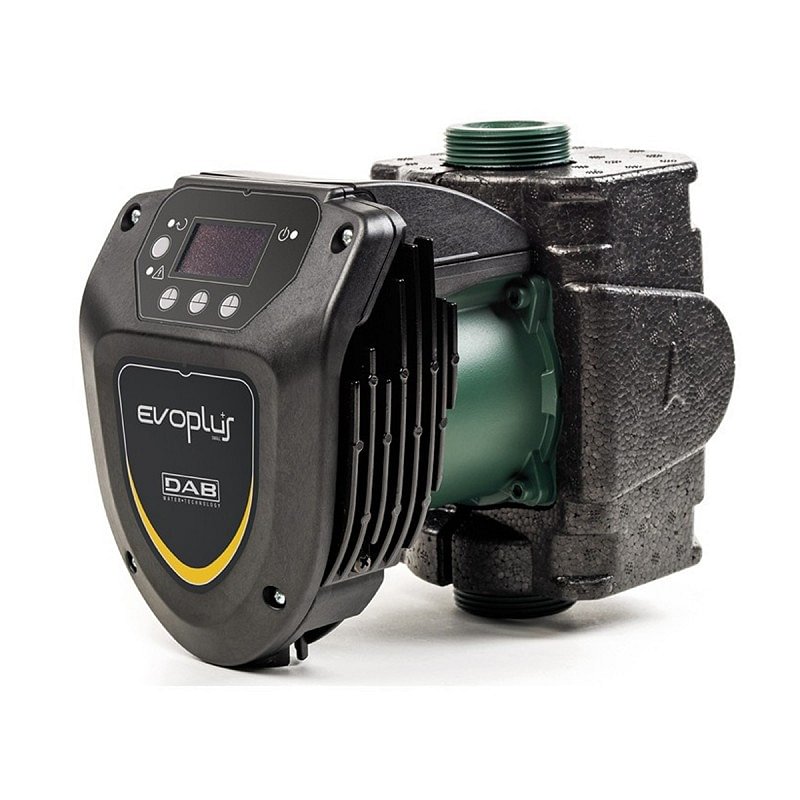

CIRCOLATORE ELETTRONICO A ROTORE BAGNATO DAB EVOPLUS 80/180 1"1/2 60150940

CIRCOLATORE ELETTRONICO A ROTORE BAGNATO DAB EVOPLUS 80/180 1"1/2 60150940

APPLICAZIONI

Le pompe elettroniche di circolazione EVOPLUS possono essere utilizzate in impianti di riscaldamento, ventilazione e condizionamento per edifici ad uso

abitativo e commerciale quali:

- Grandi edifici abitativi - Condomini e palazzine - Abitazioni - Beni immobiliari

- Cliniche ed ospedali - Scuole - Edifici adibiti per uffici

Versione singola disponibile con bocche filettate da 1 ½” e 2”, e con bocche flangiate DN 32 e DN 40, PN 6 / PN 10 / PN 16.

Versione gemellare disponibile con corpo pompa flangiato DN 32 e DN 40, PN 6 / PN 10 / PN 16.

Versione speciale disponibile con corpo pompa in bronzo per il ricircolo di acqua sanitaria.

Possibilità di comando tramite segnale esterno 0-10 v. o PWM e connessione a sistemi di gestione impianti ModBus (LonBus con apposito modulo di

comunicazione aggiuntivo) con utilizzo del modulo opzionale Multifunzione (fornito di serie nella versione gemellare).

APPLICAZIONI NEL RISCALDAMENTO

Il riscaldamento richiesto nelle diverse applicazioni varia notevolmente durante il giorno/notte a causa della temperatura esterna e della presenza più o meno

costante di persone all’interno dei locali. A quanto sopra vanno aggiunte le differenti necessità dei vari ambienti e l’eventuale apertura o chiusura dei vari

rami negli impianti complessi. Le pompe a rotore bagnato regolate elettronicamente assicurano in ogni momento, pressoché in tutti gli impianti dimensionati

correttamente, una quantità sufficiente di energia e contemporaneamente una maggiore silenziosità / confort e una sensibile riduzione dei costi di esercizio.

APPLICAZIONI NEL CONDIZIONAMENTO

A differenza delle pompe elettroniche convenzionali, le pompe elettroniche di circolazione EVOPLUS possono essere utilizzate anche in impianti di

condizionamento dove la temperatura del liquido pompato è inferiore alla temperatura ambiente. In queste condizioni sulla superficie esterna del circolatore si

ha la formazione della condensa che non pregiudica il buon funzionamento sia della parte elettronica che meccanica. La particolare costruzione infatti è stata

disegnata e dimensionata in modo da permettere il drenaggio della condensa senza danni ai componenti costruttivi.

APPLICAZIONI NEL RICIRCOLO SANITARIO

La versione SAN, con corpo pompa in bronzo, è stata sviluppata appositamente per il ricircolo di acqua sanitaria; utilizzando la modalità di funzionamento a

temperatura costante viene controllata la temperatura dell‘acqua nella tubazione di ricircolo, senza necessità di utilizzo di valvole termostatiche, ottimizzando

in questo modo il comfort.

CARATTERISTICHE COSTRUTTIVE

Pompa di circolazione monoblocco formata dalla parte idraulica in ghisa e motore elettrico sincrono a rotore bagnato. Cassa motore in alluminio. Corpo pompa

a spirale ad elevato rendimento idraulico grazie ad una progettazione particolarmente accurata e a delle superfici interne levigate. Bocche di aspirazione e

mandata in linea. La versione singola è fornita di serie di gusci di coibentazione per evitare la dispersione di calore e/o la formazione di condensa sul corpo

pompa. Per la versione gemellare la coibentazione deve essere realizzata a cura dell’installatore. In ogni caso bisogna fare attenzione a non ostruire i labirinti

di scarico condensa in modo da non compromettere il funzionamento del circolatore. I circolatori EVOPLUS per piccoli impianti collettivi si collegano alla linea

di alimentazione elettrica tramite un pratico connettore con relativa spina fornita di serie che rende l’operazione semplice e veloce. Girante in tecnopolimero,

albero motore in alumina montato su bronzine in grafite lubrificate dallo stesso liquido pompato. Camicia di protezione del rotore in acciaio inossidabile. Anello

reggispinta in ceramica, anelli di tenuta in etilene propilene e camicia statore in composito con fibra di carbonio. Motore di tipo sincrono con rotore a magnete

permanente. Per la versione gemellare è prevista una valvola automatica del tipo a clapet incorporata nella bocca di mandata per evitare riciclo d’acqua nell’unità

a riposo; inoltre viene fornita di serie una flangia cieca nel caso in cui sia necessaria la manutenzione di uno dei due motori. L’esecuzione di serie del corpo

pompa è PN 16, versione flangiata con 4 asole compatibili con controfalange PN 6 / PN 10 / PN 16 per l’intercambiabilità delle pompe in impianti esistenti.

CARATTERISTICHE COSTRUTTIVE EVOPLUS PER PICCOLI IMPIANTI COLLETTIVI (DISPOSITIVO ELETTRONICO)

I circolatori EVOPLUS sono comandati tramite un dispositivo basato su IGBT in tecnologia NPT di ultima generazione per una più alta efficienza e robustezza.

Le caratteristiche specifiche sono:

• Controllo sensorless del motore

• Modulazione PWM sinusoidale

• Alta frequenza di portante per eliminare ogni rumore in banda audio

• Processore dedicato a 32 bit

• Algoritmo ottimizzato di ”space vector”

Grazie ad un’interfaccia utente intuitiva e funzionale garantisce una semplicità di taratura alla portata di tutti. Il display OLED a lettura facilitata posto sul

pannello comandi, 4 semplici tasti di navigazione, un menù a cascata in line con le ultime tendenze della telefonia cellulare e una vasta scelta di funzionalità

fanno dei circolatori EVOPLUS un prodotto rivoluzionario. Una costruzione affidabile e robusta uniti al design moderno ed innovativo completano il prodotto

anche da un punto di vista estetico.
